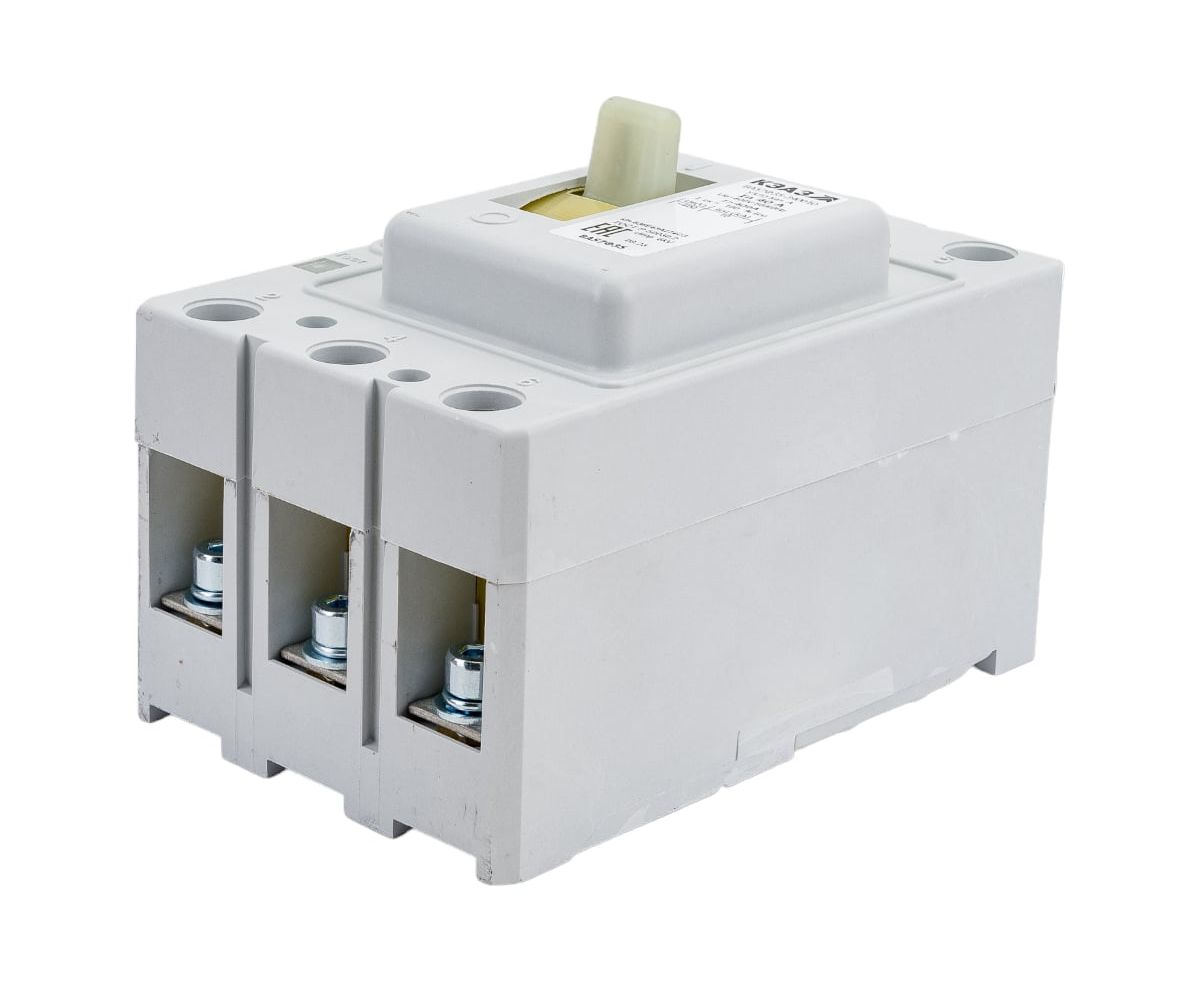

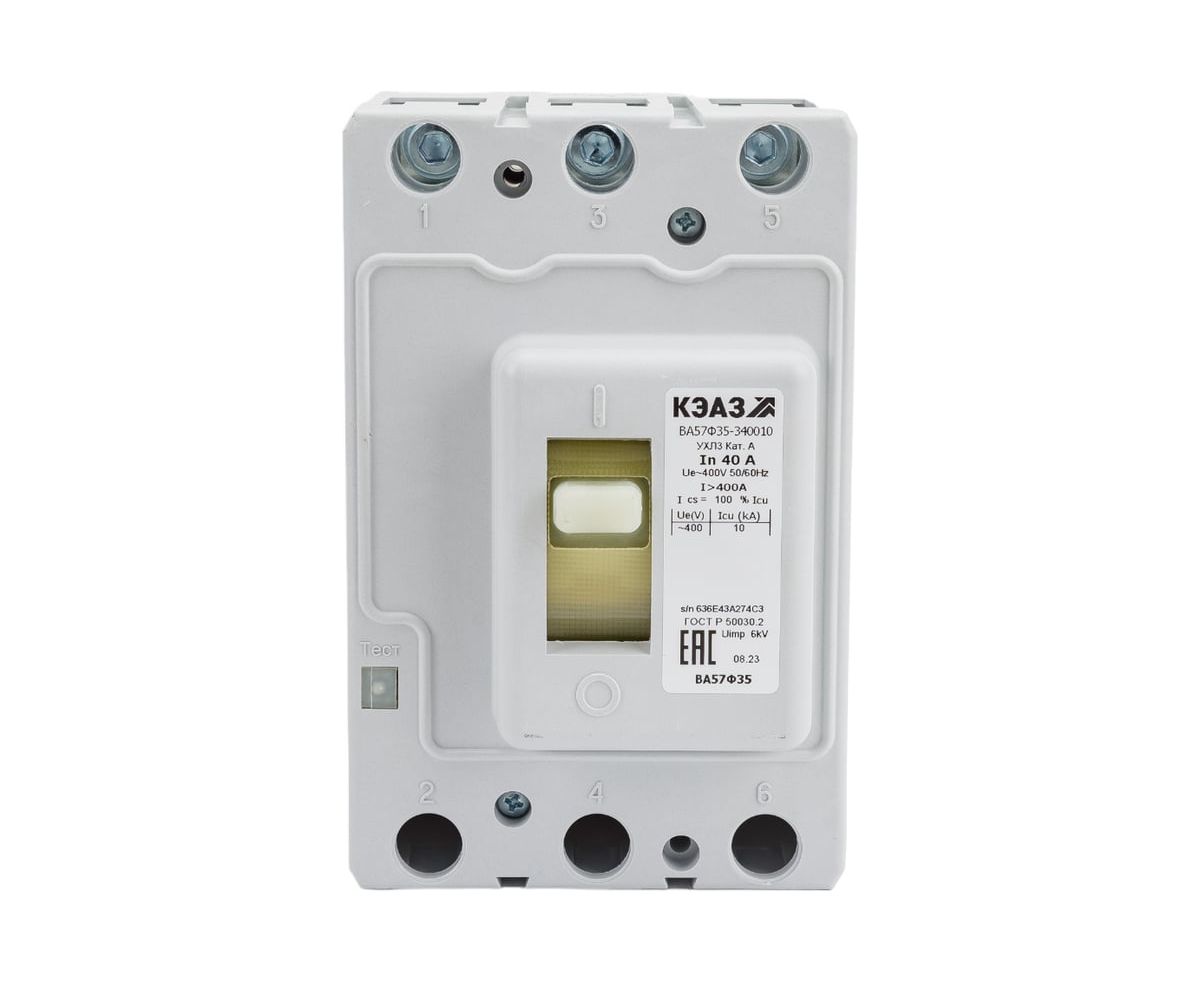

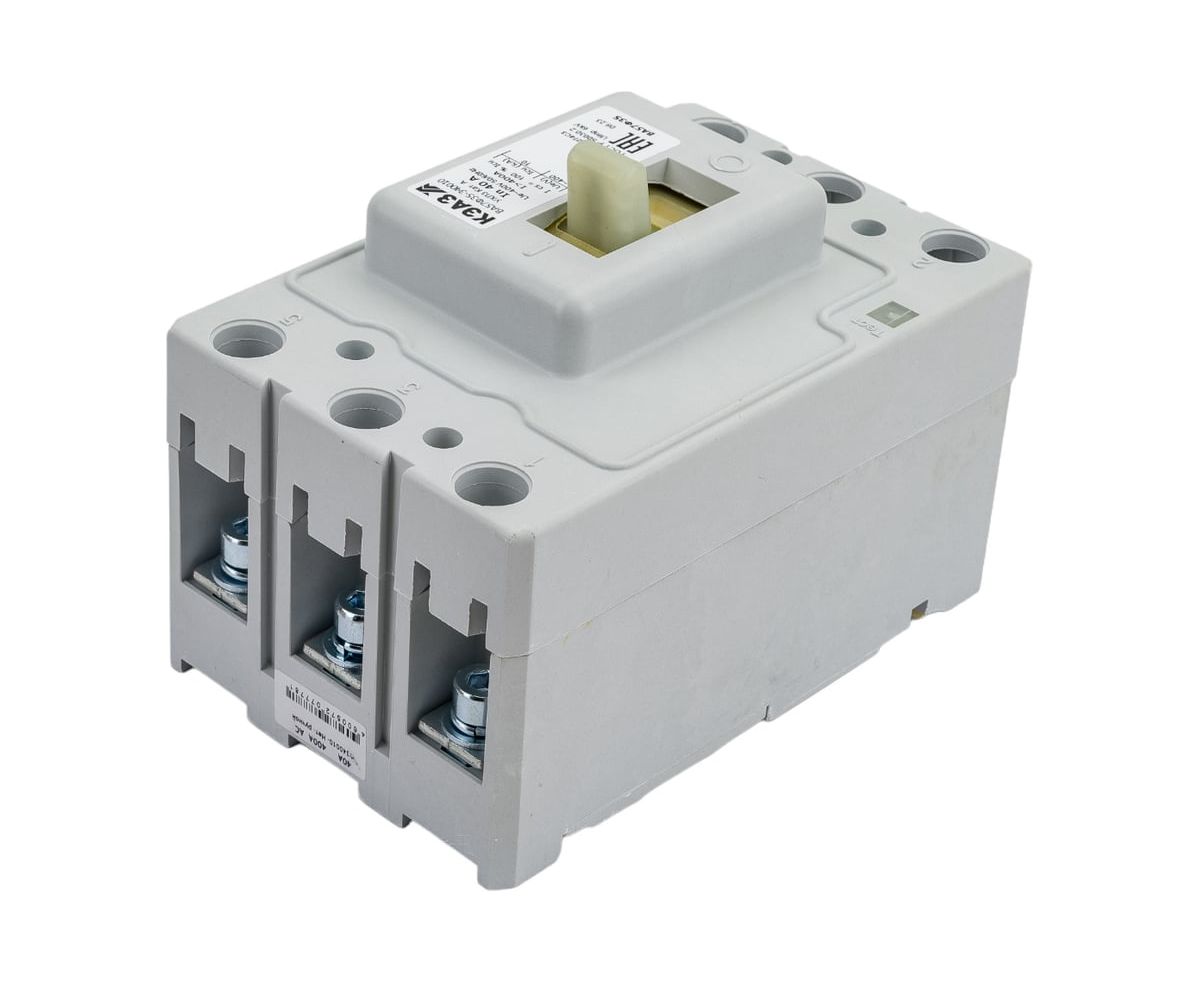

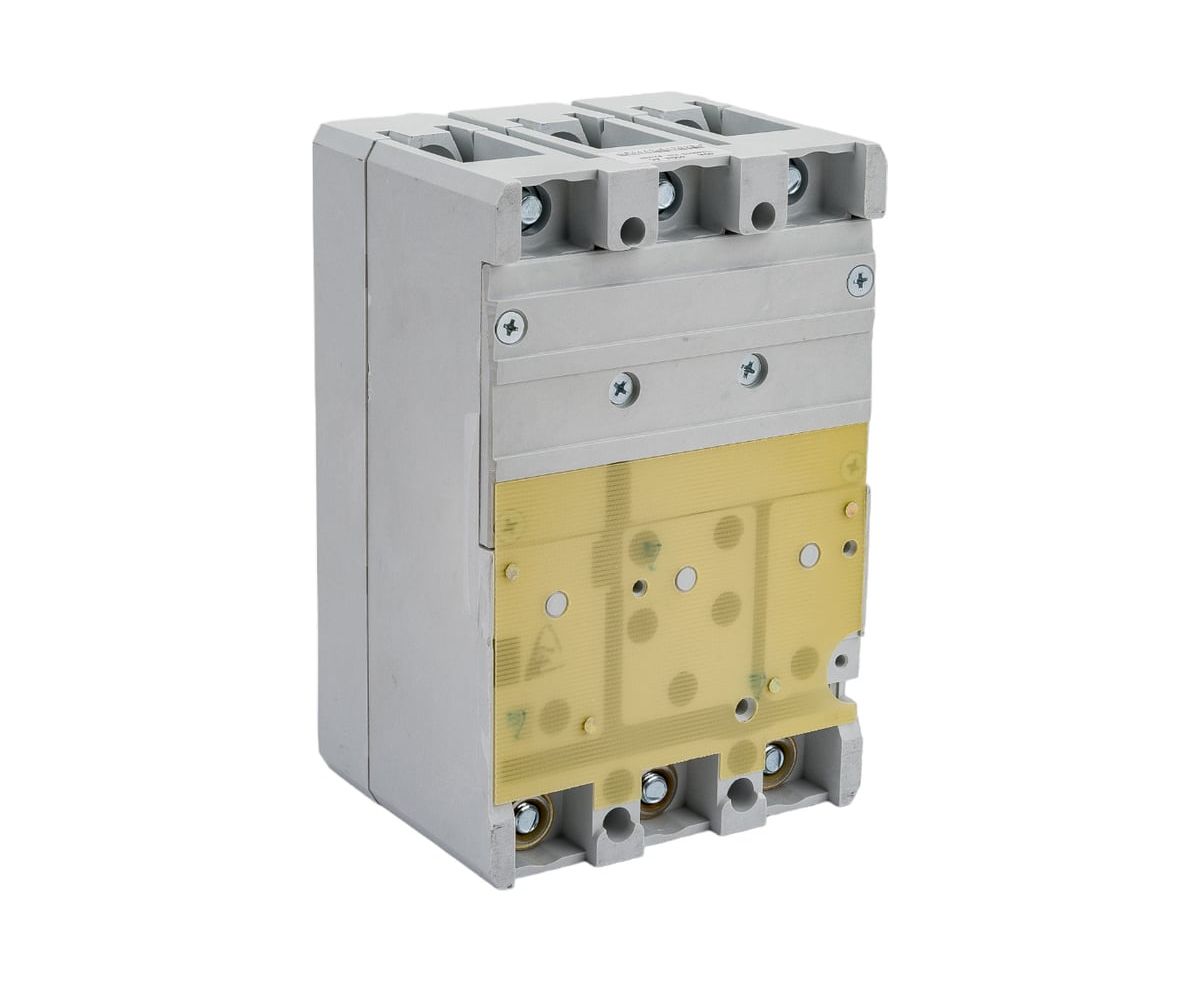

Автоматический выключатель КЭАЗ ВА57Ф35-340010-40А-400-400AC-УХЛ3- (109325)

Автоматический выключатель КЭАЗ ВА57Ф35-340010-40А-400-400AC-УХЛ3-КЭАЗ 109325 - прибор защиты электроцепи от токов короткого замыкания и токов перегрузки. Срабатывает при переменном токе 25 кА на номинальный ток 40 А.

Технические характеристики КЭАЗ ВА57Ф35-340010-40А-400-400AC-УХЛ3-КЭАЗ 109325

Тип

силовой

Тип монтажа

на монтажную панель

Номинальное напряжение

400 В

Отключающая способность

10 кА

Климатическое исполнение

УХЛ-3

Степень защиты

IP20

Количество полюсов

3

Тип расцепления

тепловой, электромагнитный

Цвет корпуса

белый

Номинальный ток

40 А

Высота

175 мм

Ширина

112 мм

Глубина

130 мм

Модельный ряд

ВА57-35 Ф

Преимущества КЭАЗ ВА57Ф35-340010-40А-400-400AC-УХЛ3-КЭАЗ 109325

- Базовая уставка: да;

- Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228);

- Тип изделия: Выключатель автоматический;

- Габариты изделия: Ширина (мм): 112;

- Габариты изделия: Высота (мм): 175;

- Габариты изделия: Глубина (мм): 130;

- Количество полюсов: 3;

- Номинальный ток In (А): 40;

- Частота тока (Гц): 50/60;

- Род тока: AC;

- Номинальное рабочее напряжение переменного тока Ue (В): 400;

- Предельная коммутационная способность переменного тока Icu (кА): 10;

- Вспомогательные (свободные) контакты: Нет;

- Наличие привода: ручной;

- Уставка расцепителей токов короткого замыкания: 400А;

- Наличие независимого расцепителя: нет;

- Регулировка максимальных расцепителей тока: нет;

- Вид расцепителей КЭАЗ ВА57Ф35-340010-40А-400-400AC-УХЛ3-КЭАЗ 109325: тепловой и электромагнитный;

- Номинальное напряжение изоляции Ui (В): 690;

- Номинальное импульсное напряжение Uimp (кВ): 6;

- Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100;

- Номинальный продолжительный ток Iu (А): 40;

- Предельная коммутационная способность переменного тока Icu при 400АС (кА): 10;

- Способ крепления (монтажа): винт;

- Присоединение внешних проводников: переднее;

- Макс. сечение присоединяемых проводов (мм²): 185;

- Возможность самостоятельного подключения дополнительных устройств: нет;

- Способ установки: стационарный с креплением на панели;

- Макс. сечение присоединяемых медных шин (мм): 4х30;

- Вид присоединяемых проводников: шина/провод;

- Климатическое исполнение и категория размещения: УХЛ3;

- Степень защиты (IP): IP20;

- Диапазон рабочих температур (˚С): от -60°С до +40°С;

- Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-037-05758109-2011;

- Дополнительное оборудование: комплект зажимов №1;

- Дополнительный расцепитель: Нет;

- Наличие вспомогательных контактов сигнализации: нет.
